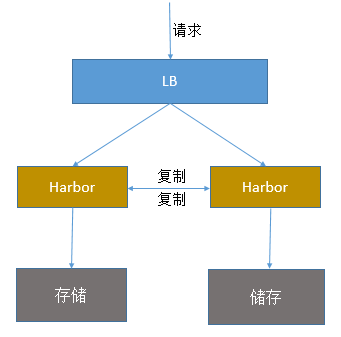

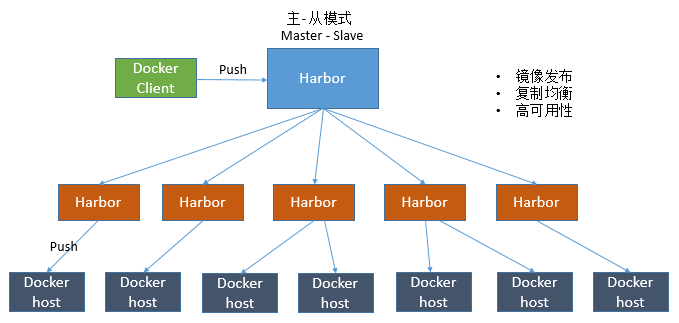

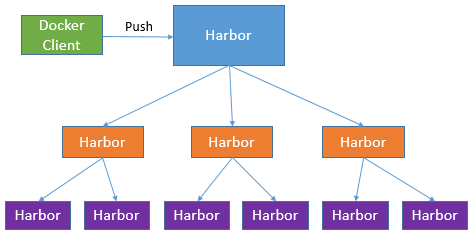

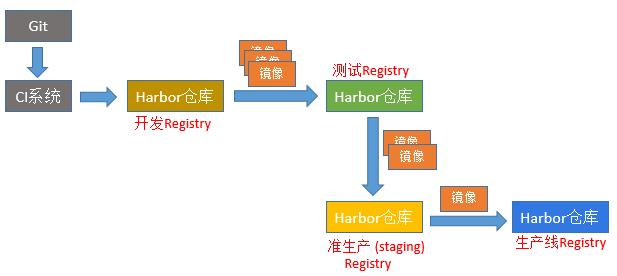

# Docker Harbor HA ## Harbor简介 [Harbor](https://goharbor.io/)是一个用于存储和分发`Docker镜像`的企业级`Registry`服务器，通过添加一些企业必需的功能特性，例如安全、标识和管理等，扩展了开源Docker Distribution。 作为一个企业级私有Registry服务器，Harbor提供了更好的性能和安全。 提升用户使用Registry构建和运行环境传输镜像的效率。 Harbor支持安装在多个Registry节点的镜像资源复制，镜像全部保存在私有Registry中， 确保数据和知识产权在公司内部网络中管控。 另外，Harbor也提供了高级的安全特性，诸如用户管理，访问控制和活动审计等。 ## 高可用架构：双主复制 ### 主从同步 harbor官方默认提供主从复制的方案来解决镜像同步问题，通过复制的方式，我们可以实时将测试环境harbor仓库的镜像同步到生产环境harbor，类似于如下流程： ![img](https://gitee.com/clay-wangzhi/blogImg/raw/master/blogImg/harbor_CI.png) 在实际生产运维的中，往往需要把镜像发布到几十或上百台集群节点上。这时，单个Registry已经无法满足大量节点的下载需求，因此要配置多个Registry实例做负载均衡。手工维护多个Registry实例上的镜像，将是十分繁琐的事情。Harbor可以支持一主多从的镜像发布模式，可以解决大规模镜像发布的难题： ![img](https://gitee.com/clay-wangzhi/blogImg/raw/master/blogImg/harbor_ab.png) 只要往一台Harbor上发布，镜像就会像"仙女散花"般地同步到多个Registry中，高效可靠。 如果是地域分布较广的集群，还可以采用层次型发布方式，比如从集团总部机房同步到分公司1机房，再从分公司1机房同步到分公司2机房： ![img](https://gitee.com/clay-wangzhi/blogImg/raw/master/blogImg/harbor_cl.png) 然而单靠主从同步，仍然解决不了harbor主节点的单点问题。 ### 双主复制说明 所谓的双主复制其实就是复用主从同步实现两个harbor节点之间的双向同步，来保证数据的一致性，然后在两台harbor前端顶一个负载均衡器将进来的请求分流到不同的实例中去，只要有一个实例中有了新的镜像，就是自动的同步复制到另外的的实例中去，这样实现了负载均衡，也避免了单点故障，在一定程度上实现了Harbor的高可用性： ![img](https://gitee.com/clay-wangzhi/blogImg/raw/master/blogImg/harbor_st.png) 这个方案有一个问题就是有可能两个Harbor实例中的数据不一致。假设如果一个实例A挂掉了，这个时候有新的镜像进来，那么新的镜像就会在另外一个实例B中，后面即使恢复了挂掉的A实例，Harbor实例B也不会自动去同步镜像，这样只能手动的先关掉Harbor实例B的复制策略，然后再开启复制策略，才能让实例B数据同步，让两个实例的数据一致。另外，这里还需要多吐槽一句：**在实际生产使用中，主从复制十分的不靠谱！！**所以这里**推荐使用下面要说的这种方案**。 ## 高可用架构：多实例共享后端存储 ### 方案说明 共享后端存储算是一种比较标准的方案，就是多个Harbor实例共享同一个后端存储，任何一个实例持久化到存储的镜像，都可被其他实例中读取。通过前置LB进来的请求，可以分流到不同的实例中去处理，这样就实现了负载均衡，也避免了单点故障。 本次搭建以NFS作为共享存储存放Harbor相关data，并分离PostgreSQL与Redis为多个Harbor共同连接使用，使用Nginx做负载均衡。 ![img](https://gitee.com/clay-wangzhi/blogImg/raw/master/blogImg/harbor_ha_r.png) 如果最终生产环境集群中服务器较多，依赖做完LB的Harbor也无法完全达到需求时，可以使用如下架构，部署下级Harbor节点从主节点同步镜像，然后再分发给生产服务器。 ![img](https://gitee.com/clay-wangzhi/blogImg/raw/master/blogImg/harbor_ha_l.png) 这个方案在实际生产环境中部署需要考虑三个问题： **1.** 共享存储的选取，Harbor的后端存储目前支持AWS S3、Openstack Swift, Ceph等，在下面的实验环境里，暂且直接使用nfs。 **2.** Session在不同的实例上共享，这个现在其实已经不是问题了，在最新的harbor中，默认session会存放在redis中，只需要将redis独立出来即可。可以通过redis sentinel或者redis cluster等方式来保证redis的可用性。在下面的实验环境里，暂且使用单台redis。 **3.** Harbor多实例数据库问题，这个也只需要将harbor中的数据库拆出来独立部署即可。让多实例共用一个外部数据库，数据库的高可用也可以通过数据库的高可用方案保证。 ### 环境说明 * 操作系统：`CentOS 7.6` * 演示环境软件版本 | 软件 | 版本 | | -------------- | ------- | | Docker | 19.03.8 | | docker-compose | 1.25.5 | | Harbor | 1.10.2 | | Nginx | 1.14.0 | | PostgreSQL | 9.6.17 | | Redis | 3.2.12 | * 演示环境网络 这里主要做Harbor高可用演示，真实生产环境请按需分离NFS与DB单独部署。 | IP | 主机名 | | --------------- | ---------- | | 192.168.16.141 | Nginx | | 192.168.166.122 | NFS | | 192.168.166.203 | postgresql | | 192.168.166.245 | Redis | | 192.168.166.81 | Harbor-01 | | 192.168.166.212 | Harbor-02 | ## 多实例共享后端存储 部署 ### Docker 1）安装依赖包： ```bash yum install -y yum-utils \ device-mapper-persistent-data \ lvm2 ``` 2）官方一键脚本安装 ```bash curl -fsSL get.docker.com -o get-docker.sh sh get-docker.sh --mirror Aliyun ``` 3）添加内核参数 ```bash tee -a /etc/sysctl.conf <<-EOF net.bridge.bridge-nf-call-ip6tables = 1 net.bridge.bridge-nf-call-iptables = 1 EOF ``` 将`net.ipv4.ip_forward`赋值为`1` 然后刷新内核参数 ``` sysctl -p ``` 4）修改Docker仓库为国内镜像站 ```bash curl -sSL https://get.daocloud.io/daotools/set_mirror.sh | sh -s https://pclhthp0.mirror.aliyuncs.com ``` 5）启动Docker ```bash systemctl enable docker && systemctl start docker ``` ### Compose [compose](https://github.com/docker/compose/releases)是Docker提供的一个命令行工具，用来定义和运行由多个容器组成的应用。使用compose，我们可以通过YAML文件声明式的定义应用程序的各个服务，并由单个命令完成应用的创建和启动。 由于国内政策原因，可能在海外网站上下载文件速度较慢，建议下载本地后上传至服务器 1）下载`docker-compose`并赋予可执行权限 ```bash # curl -L https://github.com/docker/compose/releases/download/1.24.1/docker-compose-`uname -s`-`uname -m` > /usr/local/bin/docker-compose # chmod +x /usr/local/bin/docker-compose ``` ```bash cd /usr/local/bin scp 192.168.166.96:/usr/local/bin/docker-compose . ``` > 注意：由于我其他服务器已经存在，所以我直接拷贝了 2）安装bash补全命令 ```bash # curl -L https://raw.githubusercontent.com/docker/compose/1.24.1/contrib/completion/bash/docker-compose > /etc/bash_completion.d/docker-compose ``` ``` scp 192.168.166.96:/etc/bash_completion.d/docker-compose /etc/bash_completion.d/ ``` 重新连接终端即生效 > 注意：由于我其他服务器已经存在，所以我直接拷贝了 ### NFS #### 服务端 1）安装必需的RPM包 ```bash yum -y install nfs-utils rpcbind ``` 2）创建NFS共享目录 ```bash mkdir -p /data/harbor_data chown nobody:nobody /data/harbor_data/ ``` 3）修改NFS服务配置文件 ```bash echo "/data/harbor_data 192.168.166.0/24(rw,sync,no_root_squash)" >> /etc/exports ``` 4）启动NFS服务器 ```bash systemctl enable rpcbind && systemctl restart rpcbind systemctl enable nfs && systemctl restart nfs ``` #### 客户端 1）安装nfs-utils ```bash yum -y install nfs-utils ``` 2）在NFS客户端上查看NFS的连通性 ```bash # showmount -e 192.168.166.122 Export list for 192.168.166.122: /data/harbor_data 192.168.166.0/24 ``` 3）挂载NFS共享存储 创建挂载目录 ``` mkdir /data ``` 修改/etc/fstab配置文件加入以下内容 ``` 192.168.166.122:/data/harbor_data /data nfs defaults 0 0 ``` mount挂载 ``` mount -a ``` ### PostgreSQL 1）下载PostgreSQL官方YUM源配置文件包并安装 ```bash wget https://download.postgresql.org/pub/repos/yum/reporpms/EL-7-x86_64/pgdg-redhat-repo-latest.noarch.rpm rpm -ivh pgdg-redhat-repo-latest.noarch.rpm ``` 2）安装PostgreSQL ```bash yum -y install postgresql96-server postgresql96-contrib ``` 3）初始化数据库 ```bash /usr/pgsql-9.6/bin/postgresql96-setup initdb ``` 4）启动数据库 ```bash systemctl enable postgresql-9.6 && systemctl restart postgresql-9.6 ``` 5）PostgreSQL数据库配置 1. 修改密码 ```bash # su - postgres -bash-4.2$ psql psql (9.6.17) Type "help" for help. postgres=# ALTER USER postgres WITH PASSWORD 'postgres'; ALTER ROLE ``` 2. 开启远程访问 `vi /var/lib/pgsql/9.6/data/postgresql.conf` \# listen\_addresses = 'localhost' 改为 listen\_addresses='\*' 3. 信任远程连接 `vim /var/lib/pgsql/9.6/data/pg_hba.conf` 加入: ```bash host all all 192.168.166.203/32 trust host all all 192.168.166.81/32 trust host all all 192.168.166.212/32 trust ``` 6）重启PostgreSQL服务 ```bash systemctl restart postgresql-9.6 ``` 7）验证服务 ``` psql -h 192.168.166.203 -p 5432 -U postgres ``` 8）迁移数据库 1. 在postgresql所在服务器，先启动一套harbor环境 简要步骤如下： ``` # yum install -y yum-utils device-mapper-persistent-data lvm2 # curl -fsSL get.docker.com -o get-docker.sh # sh get-docker.sh --mirror Aliyun #curl -sSL https://get.daocloud.io/daotools/set_mirror.sh | sh -s https://pclhthp0.mirror.aliyuncs.com # systemctl enable docker && systemctl start docker # cd /usr/local/bin # scp 192.168.166.96:/usr/local/bin/docker-compose . # scp 192.168.166.96:/etc/bash_completion.d/docker-compose /etc/bash_completion.d/ # cd ~ # scp 192.168.166.96:/root/harbor-offline-installer-v1.10.2.tgz . # tar -xvf harbor-offline-installer-v1.10.2.tgz -C /usr/local/ # cd /usr/local/harbor/ # vim harbor.yml ###修改hostname: 192.168.166.203 ####注释掉https段即可 # ./prepare # ./install.sh # docker-compose up -d ``` 1. 进入harbor-db容器导出相关表及数据 ```bash # docker container exec -it harbor-db /bin/bash pg_dump -U postgres registry > /tmp/registry.sql pg_dump -U postgres notarysigner > /tmp/notarysigner.sql pg_dump -U postgres notaryserver > /tmp/notaryserver.sql ``` 2. 导出数据库 ```bash docker container cp harbor-db:/tmp/registry.sql /tmp docker container cp harbor-db:/tmp/notarysigner.sql /tmp docker container cp harbor-db:/tmp/notaryserver.sql /tmp ``` 3. 将数据导入至外部PostgreSQL数据库 ```bash # psql -h 192.168.166.203 -U postgres postgres=# create database registry; CREATE DATABASE postgres=# create database notarysigner; CREATE DATABASE postgres=# create database notaryserver; CREATE DATABASE ``` ```bash psql -h 192.168.166.203 -U postgres registry < /tmp/registry.sql psql -h 192.168.166.203 -U postgres notarysigner < /tmp/notarysigner.sql psql -h 192.168.166.203 -U postgres notaryserver < /tmp/notaryserver.sql ``` **Redis** 1）安装redis ```bash yum -y install redis ``` 2） 修改配置参数 ```bash sed -i 's/bind 127.0.0.1/bind 0.0.0.0/g' /etc/redis.conf sed -i 's/daemonize no/daemonize yes/g' /etc/redis.conf ``` 3）启动并测试redis连接 ```bash systemctl enable redis && systemctl restart redis redis-cli ``` ### Harbor 下载[Harbor](https://github.com/goharbor/harbor/releases)离线安装包，离线安装包文件较大（约为：590M），建议在本地使用多线程工具下载后上传服务器使用。 1）下载 ```bash cd ~ scp 192.168.166.96:/root/harbor-offline-installer-v1.10.2.tgz . ``` 2）解压 ```bash tar -xvf harbor-offline-installer-v1.10.2.tgz -C /usr/local/ ``` 3）修改配置文件 ``` # cd /usr/local/harbor/ # vim harbor.yml ``` 修改的内容有 * `hostname`修改为本机ip * 注释掉https * 修改harbor默认的admin账号密码 * 数据存储位置，改为nfs挂载目录，因为我们本来就挂载到了`/data`目录下，所以不用动 * 注释掉`database` * 注释掉`clair` * 打开`external_database`和`external_redis`块的注释，并改为刚刚部署的地址 修改完的样例文件，如下 ``` hostname: 192.168.166.81 http: port: 80 harbor_admin_password: Harbor12345 data_volume: /data jobservice: max_job_workers: 10 notification: webhook_job_max_retry: 10 chart: absolute_url: disabled log: level: info local: rotate_count: 50 rotate_size: 200M location: /var/log/harbor _version: 1.10.0 external_database: harbor: host: 192.168.166.203 port: 5432 db_name: registry username: postgres password: postgres ssl_mode: disable max_idle_conns: 2 max_open_conns: 0 clair: host: 192.168.166.203 port: 5432 db_name: clair username: postgres password: postgres ssl_mode: disable notary_signer: host: 192.168.166.203 port: 5432 db_name: notarysigner username: postgres password: postgres ssl_mode: disable notary_server: host: 192.168.166.203 port: 5432 db_name: notaryserver username: postgres password: postgres ssl_mode: disable external_redis: host: 192.168.166.245 port: 6379 password: registry_db_index: 1 jobservice_db_index: 2 chartmuseum_db_index: 3 clair_db_index: 4 proxy: http_proxy: https_proxy: no_proxy: components: - core - jobservice - clair ``` 4）生成harbor运行的必要文件（环境）以及`docker-compose.yml`文件；执行后会通过网络获取Docker Image，建议提前修改好国内镜像站加速。 ```bash ./prepare ``` 5）安装Harbor ```bash ./install.sh ``` ### Nginx 1）安装nginx 安装可以参考 这里我就不再详细讲了 2）编写配置文件 ``` # cat harbor.schengle.com.conf upstream harbor { ip_hash; server 192.168.166.81:80; server 192.168.166.212:80; } server { listen 80; server_name harbor.***.com; rewrite ^(.*) https://$server_name$1 permanent; } server { listen 443 ssl; server_name harbor.schengle.com; ssl_certificate ***.crt; ssl_certificate_key ***.key; client_max_body_size 0; chunked_transfer_encoding on; location / { proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for; #proxy_set_header Host $host; proxy_set_header X-Forwarded-Proto https; proxy_redirect off; proxy_ssl_verify off; proxy_ssl_session_reuse on; proxy_pass http://harbor; proxy_redirect default; proxy_http_version 1.1; } location /v2/ { proxy_pass http://harbor/v2/; proxy_redirect default; #proxy_set_header Host $host; proxy_set_header X-Real-IP $remote_addr; proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for; proxy_set_header X-Forwarded-Proto $scheme; proxy_ssl_verify off; proxy_ssl_session_reuse on; proxy_buffering off; proxy_request_buffering off; } } ``` 3）平滑重启nginx ```bash nginx -s reload ``` ## 参考文章 > > > > > --- # Agent Instructions: Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter: ``` GET https://wiki.clay-wangzhi.com/docker/docker_harbor_ha.md?ask= ``` The question should be specific, self-contained, and written in natural language. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
