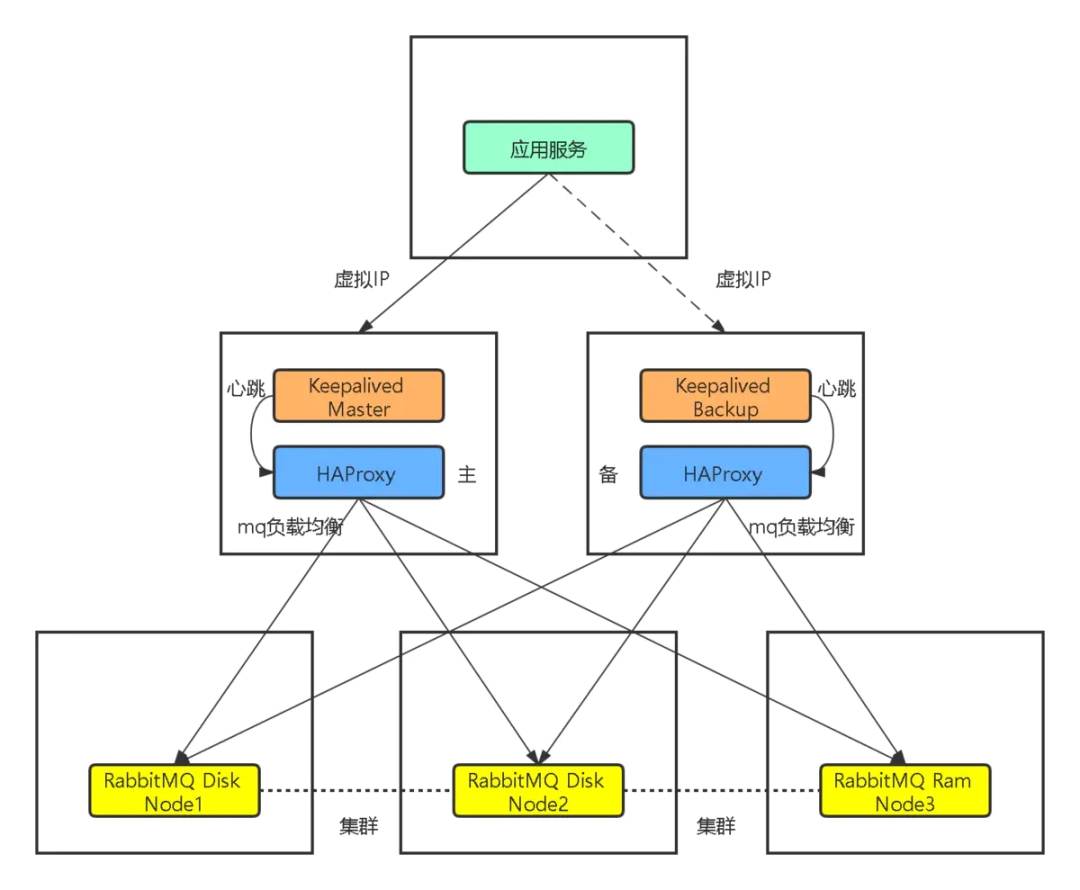

RabbitMQ 高可用集群架构
将两个 RabbitMQ 磁盘节点和一个 RabbitMQ 内存节点组成一个内建集群,之所以要用两个磁盘节点是防止,唯一的磁盘节点挂掉后,不能重建队列,交换器。用 HAProxy 作为 RabbitMQ 集群的负载均衡。为了防止 HAProxy 单点故障,用 Keepalived 将两个 HAProxy 节点做成一主一备。应用使用 VIP(虚拟IP) 访问 HAProxy 服务时,默认连接主机(Master)的 HAProxy,当主机(Master)上的 HAProxy 故障时,VIP 会漂移到备机(Backup)上,就会连接备机(Backup)上的 HAProxy 服务。
服务器规划
准备工作
安装Docker和Docker Compose
安装配置Docker
使用官方脚本安装 Docker
curl -fsSL "https://get.docker.com/" | bash -s -- --mirror Aliyun
加载br_netfilter
modprobe br_netfilter
设置下系统内核参数
cat<<EOF > /etc/sysctl.d/docker.conf
# 要求iptables不对bridge的数据进行处理
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
net.bridge.bridge-nf-call-arptables = 1
# 开启转发
net.ipv4.ip_forward = 1
EOF
sysctl -p /etc/sysctl.d/docker.conf
:warning: 慎用sysctl --system
命令,如果参数在不同文件中设置,会有优先级问题,目前看来/etc/sysctl.conf
的优先级最高
配置docker镜像站
curl -sSL https://get.daocloud.io/daotools/set_mirror.sh | sh -s http://f1361db2.m.daocloud.io
启动docker服务
systemctl enable docker && systemctl start docker
安装配置Docker Compose
二进制方式 安装Docker Compose
curl -L https://github.com/docker/compose/releases/download/1.27.4/docker-compose-$(uname -s)-$(uname -m) > /usr/local/bin/docker-compose
chmod +x /usr/local/bin/docker-compose
配置bash补全命令
curl -L https://raw.githubusercontent.com/docker/compose/1.27.4/contrib/completion/bash/docker-compose > /etc/bash_completion.d/docker-compose
如果网络不可达,可先下载到本地,然后上传到内网ftp服务器上,进行下载,以下是笔者自己的内网ftp下载地址
curl -L ftp://192.168.166.21/docker-compose > /etc/bash_completion.d/docker-compose
下载rabbitmq和haproxy镜像
下载镜像
docker pull rabbitmq:3.8.9-management
docker pull haproxy:2.1
部署rabbitmq集群
部署192.168.125.26
节点
创建目录
mkdir -p /app/clay/rabbitmq
cd /app/clay/rabbitmq
查看服务编排文件clay-rabbitmq-node1.yaml
version: '3'
services:
rabbitmq:
container_name: clay-rabbitmq
image: rabbitmq:3.8.9-management
restart: always
ports:
- 4369:4369
- 5671:5671
- 5672:5672
- 15672:15672
- 25672:25672
environment:
- TZ=Asia/Shanghai
- RABBITMQ_ERLANG_COOKIE=iweru238roseire
- RABBITMQ_DEFAULT_USER=clay_admin
- RABBITMQ_DEFAULT_PASS=clay_admin_123
- RABBITMQ_DEFAULT_VHOST=clay_vhost
hostname: rabbitmq1
extra_hosts:
- rabbitmq1:192.168.125.26
- rabbitmq2:192.168.125.190
- rabbitmq3:192.168.125.176
volumes:
- ./data:/var/lib/rabbitmq
部署
docker-compose -f clay-rabbitmq-node1.yaml up -d
:warning: 三个节点 RABBITMQ_ERLANG_COOKIE 保持一致。一定要有 extra_hosts 配置,否则在搭建集群的过程中会连接不到其他 rabbitmq 节点服务。此节点
作为集群根节点。
部署192.168.125.190
节点
创建目录
mkdir -p /app/clay/rabbitmq
cd /app/clay/rabbitmq
编写rabbitmq.sh
启动脚本(磁盘节点)
cat > rabbitmq.sh <<EOF
rabbitmqctl stop_app
rabbitmqctl reset
rabbitmqctl join_cluster rabbit@rabbitmq1
rabbitmqctl start_app
EOF
chmod +x rabbitmq.sh
查看服务编排文件clay-rabbitmq-node2.yaml
version: '3'
services:
rabbitmq:
container_name: clay-rabbitmq
image: rabbitmq:3.8.9-management
restart: always
ports:
- 4369:4369
- 5671:5671
- 5672:5672
- 15672:15672
- 25672:25672
environment:
- TZ=Asia/Shanghai
- RABBITMQ_ERLANG_COOKIE=iweru238roseire
- RABBITMQ_DEFAULT_USER=clay_admin
- RABBITMQ_DEFAULT_PASS=clay_admin_123
- RABBITMQ_DEFAULT_VHOST=clay_vhost
hostname: rabbitmq2
extra_hosts:
- rabbitmq1:192.168.125.26
- rabbitmq2:192.168.125.190
- rabbitmq3:192.168.125.176
volumes:
- ./rabbitmq.sh:/home/rabbitmq.sh
- ./data:/var/lib/rabbitmq
部署
docker-compose -f clay-rabbitmq-node2.yaml up -d
节点启动完成后,通过命令进入rabbitmq2
节点的容器中,执行/home/rabbitmq.sh
脚本
docker container exec -it clay-rabbitmq /bin/bash
./home/rabbitmq.sh
部署192.168.125.176
节点
创建目录
mkdir -p /app/clay/rabbitmq
cd /app/clay/rabbitmq
编写rabbitmq-ram.sh
启动脚本(内存节点)
cat > rabbitmq-ram.sh <<EOF
rabbitmqctl stop_app
rabbitmqctl reset
rabbitmqctl join_cluster --ram rabbit@rabbitmq1
rabbitmqctl start_app
EOF
chmod +x rabbitmq-ram.sh
查看服务编排文件clay-rabbitmq-node3.yaml
version: '3'
services:
rabbitmq:
container_name: clay-rabbitmq
image: rabbitmq:3.8.9-management
restart: always
ports:
- 4369:4369
- 5671:5671
- 5672:5672
- 15672:15672
- 25672:25672
environment:
- TZ=Asia/Shanghai
- RABBITMQ_ERLANG_COOKIE=iweru238roseire
- RABBITMQ_DEFAULT_USER=clay_admin
- RABBITMQ_DEFAULT_PASS=clay_admin_123
- RABBITMQ_DEFAULT_VHOST=clay_vhost
hostname: rabbitmq3
extra_hosts:
- rabbitmq1:192.168.125.26
- rabbitmq2:192.168.125.190
- rabbitmq3:192.168.125.176
volumes:
- ./rabbitmq-ram.sh:/home/rabbitmq-ram.sh
- ./data:/var/lib/rabbitmq
部署
docker-compose -f clay-rabbitmq-node3.yaml up -d
在启动rabbitmq3
节点,启动后,进入容器内部,执行 /home/rabbitmq-ram.sh
脚本添加内存节点到集群中
docker container exec -it clay-rabbitmq /bin/bash
./home/rabbitmq-ram.sh
在容器内部使用rabbitmqctl cluster_status
命令查看集群状态,以下是输出
Basics
Cluster name: rabbit@rabbitmq3
Disk Nodes
rabbit@rabbitmq1
rabbit@rabbitmq2
RAM Nodes
rabbit@rabbitmq3
Running Nodes
rabbit@rabbitmq1
rabbit@rabbitmq2
rabbit@rabbitmq3
Versions
rabbit@rabbitmq1: RabbitMQ 3.8.9 on Erlang 23.1.1
rabbit@rabbitmq2: RabbitMQ 3.8.9 on Erlang 23.1.1
rabbit@rabbitmq3: RabbitMQ 3.8.9 on Erlang 23.1.1

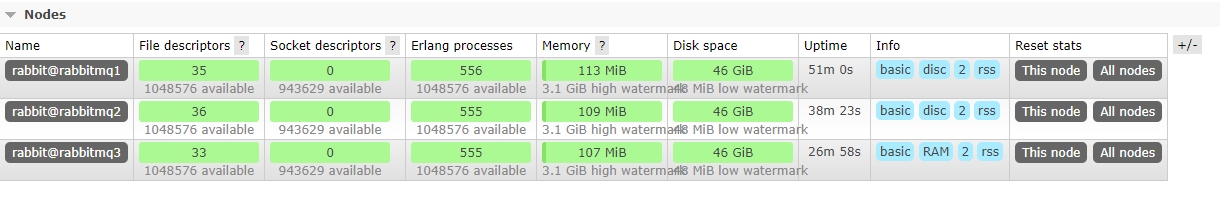

也可以通过 http://192.168.125.26:15672/ 进入管理端查看集群状态
HaProxy 负载均衡
在192.168.125.222
,192.168.125.168
两个节点同时操作
创建目录
mkdir -p /app/clay/haproxy
cd /app/clay/haproxy
查看服务编排文件clay-haproxy.yaml
version: '3'
services:
haproxy:
container_name: clay-haproxy
image: haproxy:2.1
restart: always
ports:
- 8100:8100
- 15670:5670
environment:
- TZ=Asia/Shanghai
extra_hosts:
- rabbitmq1:192.168.125.26
- rabbitmq2:192.168.125.190
- rabbitmq3:192.168.125.176
volumes:
- ./haproxy.cfg:/usr/local/etc/haproxy/haproxy.cfg:ro
重点是设置 extra_hosts(rabbitmq 集群节点 ip) 和 volumes(使用自定义的配置文件)
haproxy 配置文件内容:
global
log 127.0.0.1 local0 info
maxconn 4096
defaults
log global
mode tcp
option tcplog
retries 3
option redispatch
maxconn 2000
timeout connect 5s
timeout client 120s
timeout server 120s
# ssl for rabbitmq
# frontend ssl_rabbitmq
# bind *:5673 ssl crt /root/rmqha_proxy/rmqha.pem
# mode tcp
# default_backend rabbitmq
# web 管理界面
listen stats
bind *:8100
mode http
stats enable
stats realm Haproxy\ Statistics
stats uri /
stats auth admin:admin123
# 配置负载均衡
listen rabbitmq
bind *:5670
mode tcp
balance roundrobin
server rabbitmq1 rabbitmq1:5672 check inter 5s rise 2 fall 3
server rabbitmq2 rabbitmq2:5672 check inter 5s rise 2 fall 3
server rabbitmq3 rabbitmq3:5672 check inter 5s rise 2 fall 3
部署
docker-compose -f clay-haproxy.yaml up -d

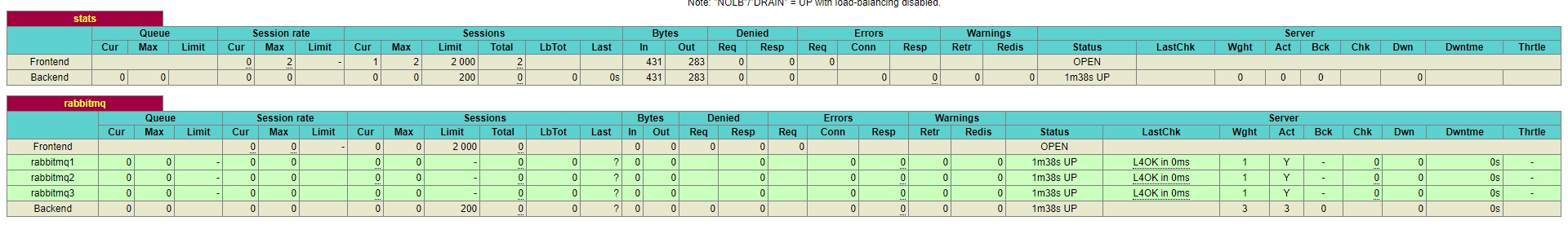

登录 HAProxy 的管理端查看集群状态:http://192.168.125.222:8100/
使用 Keepalived 给 HAProxy 做主备
在192.168.125.222
,192.168.125.168
两个节点安装keepalived
yum -y install keepalived
# 安装killall命令
yum -y install psmisc
Master 节点配置:
vrrp_script chk_haproxy {
script "killall -0 haproxy" # verify haproxy's pid existance
interval 5 # check every 5 seconds
weight -2 # if check failed, priority will minus 2
}
vrrp_instance VI_1 {
# 主机: MASTER
# 备机: BACKUP
state MASTER
# 实例绑定的网卡, 用ip a命令查看网卡编号
interface eth0
# 虚拟路由标识,这个标识是一个数字(1-255),在一个VRRP实例中主备服务器ID必须一样
virtual_router_id 51
# 优先级,数字越大优先级越高,在一个实例中主服务器优先级要高于备服务器
priority 101
# 虚拟IP地址,可以有多个,每行一个
virtual_ipaddress {
192.168.125.245
}
track_script { # Scripts state we monitor
chk_haproxy
}
}
eth0
是网卡名,ifconfig
命令查看服务器网卡,找到和本机服务 ip 对应的网卡,virtual_router_id
的值要和 backup 节点上的配置保持一致。
killall -0 haproxy
命令的意思是,如果 haproxy 服务存在执行该命令,什么都不会发生,如果服务不存在,执行该命令会报找不到进程 haproxy: no process found
。
master 节点的 priority 在减去 weight 后要比 backup 节点的 priority 低才行,否则主备切换不成功。
Backup节点配置:
vrrp_script chk_haproxy {
script "killall -0 haproxy" # verify haproxy's pid existance
interval 5 # check every 5 seconds
weight -2 # if check failed, priority will minus 2
}
vrrp_instance VI_1 {
# 主机: MASTER
# 备机: BACKUP
state BACKUP
# 实例绑定的网卡, 用ip a命令查看网卡编号
interface eth0
# 虚拟路由标识,这个标识是一个数字(1-255),在一个VRRP实例中主备服务器ID必须一样
virtual_router_id 51
# 优先级,数字越大优先级越高,在一个实例中主服务器优先级要高于备服务器
priority 100
# 虚拟IP地址,可以有多个,每行一个
virtual_ipaddress {
192.168.125.245
}
track_script { # Scripts state we monitor
chk_haproxy
}
}
创建完配置,启动 keepalived。
systemctl restart keepalived.service
测试 Keepalived
在 Master,Backup 节点上,使用 ip addr
命令看下 vip 在哪台机器的 eth0 网卡上。
默认在 master 主机上,停掉 master 主机的 haproxy 服务,然后在用 ip addr
查看虚拟 ip 在哪个机器上,如果漂移到备份主机上则代表热备生效。
在开启 master 主机的 haproxy 服务,ip addr
查看虚拟 ip 应该重新漂移回 master 主机上。
测试服务,使用虚拟 ip 加服务端口号访问 HAProxy 服务。
至此,高可用的 rabbitmq 集群 和 haproxy 软负载就搭建完成。
